Controladores de Peso Estáticos

Realizando a pesagem produto a produto, o Controlador de Peso consegue garantir que somente os produtos com o peso definido como útil pelo usuário seguirão adiante na produção. Esse controle da produção é realizado através de atuadores pneumáticos, que controlam a expulsão e/ou rejeição do produto. Através dos valores de pesagem obtidos, e da configuração aplicada, um motorredutor aplicará ajustes sobre o dosador da máquina empacotadora, com o objetivo de manter a média da produção dentro do objetivo e dentro dos parâmetros de conformidade dos órgãos vigentes. A análise de conformidade ocorre em tempo real, agrupando as pesagens e analisando-as conforme os critérios necessários para sua aprovação. Produtos em risco de inconformidade são registrados para análise e controle do processo. Se a aplicação possuir um dosador com controle via CLP, sinais de incremento e decremento são enviados para o CLP em substituição ao motorredutor.

Através da conexão com o Supervis, recursos complementares são adicionados, tais como o registro de produção em nuvem, registros de ocorrências durante a produção, registros de parada de máquina, medição do fator operacional da máquina, indicando sua eficiência, entre outros. Mediante habilitação com o Supervis, oferece contagem de fardos, controle via ordens de produção, e acesso remoto para diagnóstico operacional. Clique aqui para conhecer o Supervis!

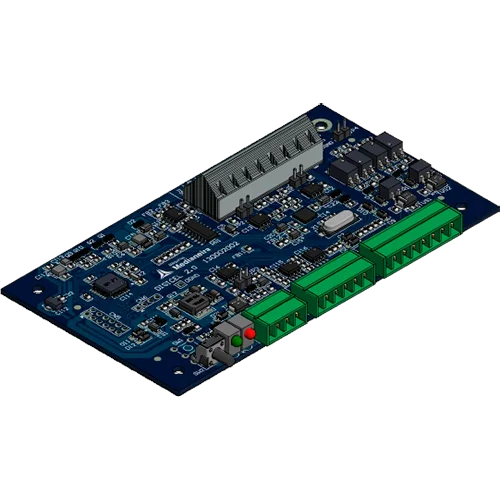

Digicel

Uma das etapas fundamentais para alcançar a excelência  no funcionamento de um Controlador de Peso é realizar uma boa e rápida pesagem. Por essa razão desenvolvemos o Digicel, placa eletrônica que realiza a pesagem em alta velocidade, filtra os sinais da célula de carga e gerencia as principais entradas e saídas do Controlador de Peso.

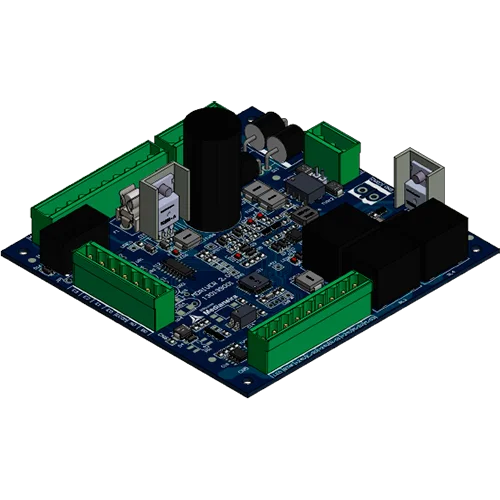

MDriver

Conectado em conjunto com o Digicel, realiza o controle preciso do motor acoplado ao dosador, ou envia os sinais de controle para incremento ou decremento do peso para máquinas que possuem CLP para correção do dosador. Possui controle para impedir sobrecarga no motor do dosador e PWM, para ajuste do ciclo máximo de trabalho do motor, permitindo dessa maneira  o uso em diversos motores e caixas redutoras.

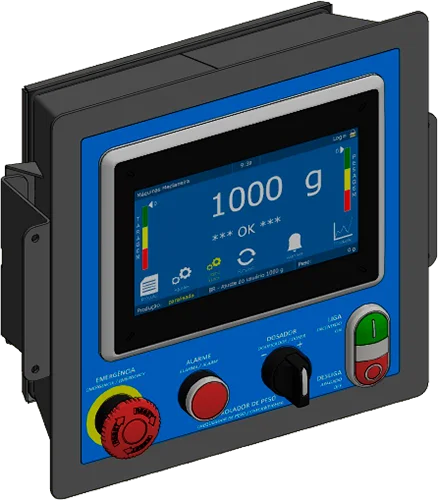

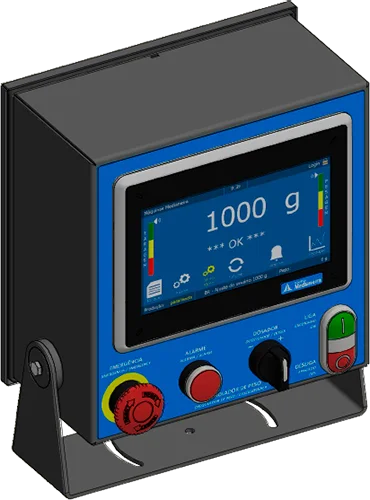

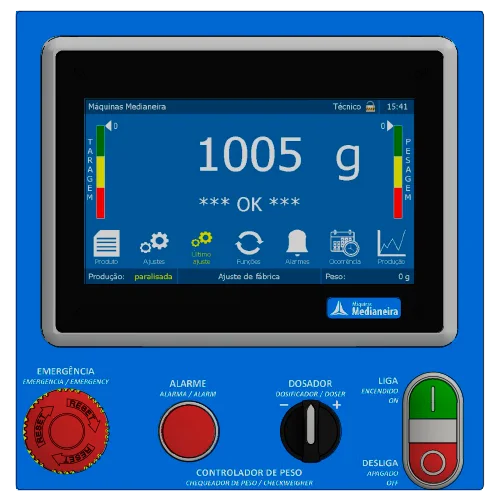

Interface homem-máquina

Independente do modelo escolhido, com integração ou sem integração, possui tela TFT touchscreen de 7″, com telas intuitivas e de fácil operação. Permite amplo ajuste das funções do Controlador de Peso, com três diferentes níveis de acesso para segurança. Possui botão para correção manual do dosador, indicador de alarme através de botão luminoso, botão de emergência e botão liga/desliga. Suporta os idiomas português, inglês e espanhol.

• Unidade de medida de massa selecionável entre: g (grama), kg (quilograma) e lb (libra);
• Resolução de medida de massa selecionável entre: 0,001 e 1 g (grama), 0,1 e 0,01 kg (quilograma) e 0,1 e 0,001 lb (libra);
• Pesagem de produtos de 0,001 até 60,535 g com resolução de 0,001 g*;
• Pesagem de produtos de 0,01 até 605,35 g com resolução de 0,01 g*;
• Pesagem de produtos de 0,1 até 6053,5 g com resolução de 0,1 g*;
• Pesagem de produtos de 1 até 60535 g com resolução de 1 g*;
• Pesagem de produtos de 0,01 até 605,35 kg com resolução de 0,01 kg*;
• Pesagem de produtos de 0,1 até 6053,5 kg com resolução de 0,1 kg*;
• Pesagem de produtos de 0,001 até 60,535 lb com resolução de 0,001 lb*;
• Pesagem de produtos de 0,01 até 605,35 lb com resolução de 0,01 lb*;
• Pesagem de produtos de 0,1 até 6053,5 lb com resolução de 0,1 lb*;
• Velocidade de até 90 pacotes/min, podendo alcançar velocidades maiores de acordo com a aplicação;

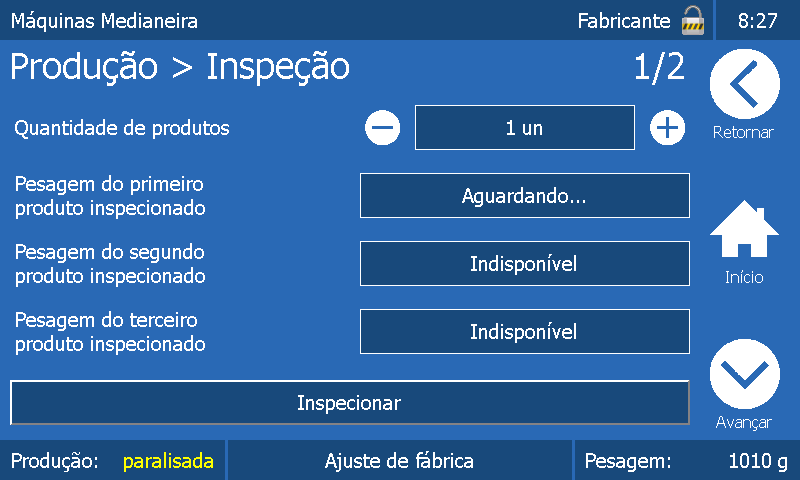

• Confiabilidade garantida através da inspeção das pesagens. A qualquer instante o operador pode executar a inspeção, que registrará o peso de um até três pacotes recém pesados para que eles sejam aferidos através de outra balança;
• Compatível com dosadores controlados através de motorredutor e dosadores controlados através de CLP;
• Detecção e controle automático de sobrecarga no motorredutor de controle do dosador (quando equipado), com ajuste de nível de sobrecarga pelo usuário e alerta visual;
• Saídas isoladas para controle de incremento e decremento de peso para dosadores controlados através de CLP, com ajuste do sinal de correção por tempo ou por pulso, com ajuste da largura de pulso;
• Proteção contra curto-circuito ou sobrecarga em todas as entradas e/ou saídas;
• Entrada de emergência;
• Atende aos requisitos da norma NR 10 – SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE;
• Atende aos requisitos da norma NR 12 – SEGURANÇA NO TRABALHO EM MÁQUINAS E EQUIPAMENTOS;
• Cadastro de produtos individualizado;
• Programação de novos produtos facilitada. A base de um produto existente é utilizada para a criação da configuração de um novo produto;
• Auto-tara: antes de cada pesagem, o Controlador realiza o zeramento do valor do peso que está sobre a plataforma de pesagem, evitando erros de pesagem devido a resíduos que possam ter se acumulado sobre a plataforma. Recurso disponível até determinadas velocidades;
• Robustez na pesagem: o Controlador utiliza um critério de validação das pesagens baseado em duas características: desvio do valor da pesagem absoluta em relação ao peso bruto nominal e o desvio absoluto médio da pesagem, que informam a confiabilidade da pesagem. Ambos critérios são parametrizáveis. Se qualquer um dos critérios não for efetivo, a pesagem é considerada inválida, isto é, o Controlador considera que o valor da pesagem obtida não é confiável e, portanto, deve ser repetida;
• Calibração simplificada: Informa-se apenas o valor do peso tomado como padrão e o Controlador realiza todo procedimento de calibração;
• Critério de rejeição individual: se o valor da pesagem estiver fora da faixa programada pelo usuário, o pacote é rejeitado;

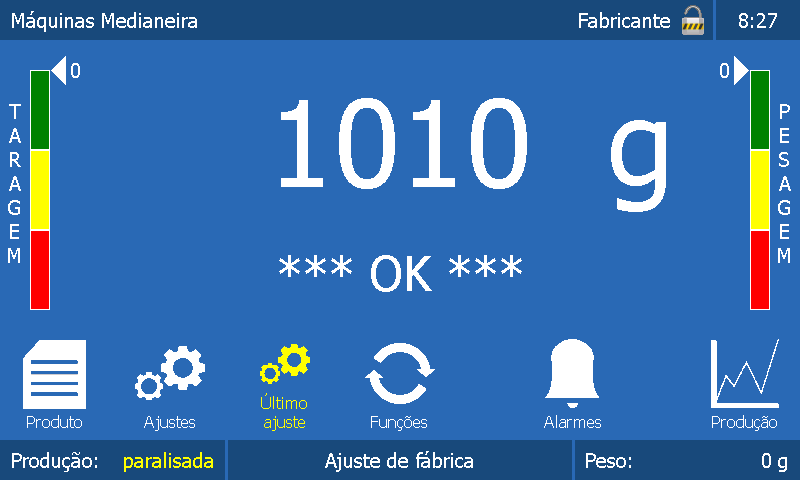

• Interface homem-máquina amigável. Utiliza display touchscreen de 7” com tecnologia TFT, que possibilita o ajuste do brilho e possui alto contraste. Oferece excelentes recursos gráficos;

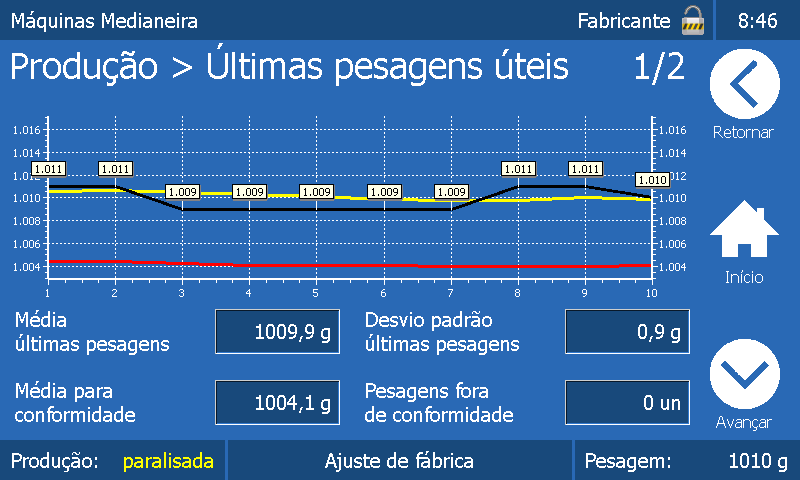

• Tela de visualização da estatística da produção. Permite a análise de alguns parâmetros estatísticos da produção de um produto. A quantidade de pacotes úteis e rejeitados, o peso bruto acumulado e a média dos pesos brutos;
• Interface de comunicação Ethernet 10/100 BASE-T para uso do software de gerenciamento Supervis ou para outros softwares;
• Permite a atualização de firmware do Digicel via IHM, possibilitando agregar novos recursos e manter a máquina atualizada;
• Seleção de até três idiomas: Português (Brasil), Inglês e Espanhol.

* Dependente da plataforma de pesagem.
