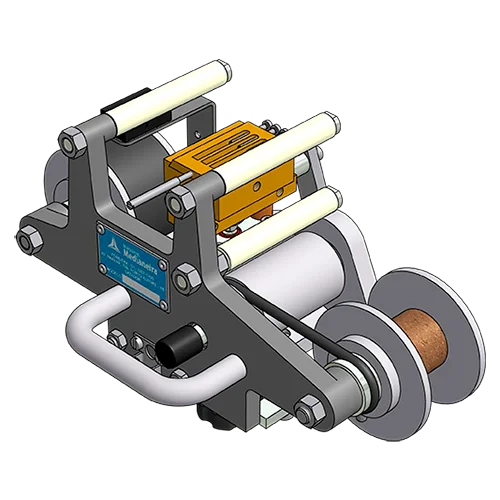

Impressora térmica – Datador Hot-Stamping

O datador em geral é instalado em máquinas de empacotar automáticas, executando a impressão das informações na embalagem durante a parada do movimento da embalagem. Neste breve instante, o datador aciona seu cilindro pneumático, deslocando e pressionando os dígitos contra a embalagem. Essa pressão é mantida contra uma superfície firme e pré-ajustada, chamada batedor, por tempo suficiente para que a tinta do rolo de fita instalado seja transferida para a embalagem. Como consequência temos uma impressão robusta e econômica.

Também pode ser adaptado a processos manuais, onde o usuário coloca a embalagem na região de impressão e aciona o cilindro pneumático através de um comando manual.

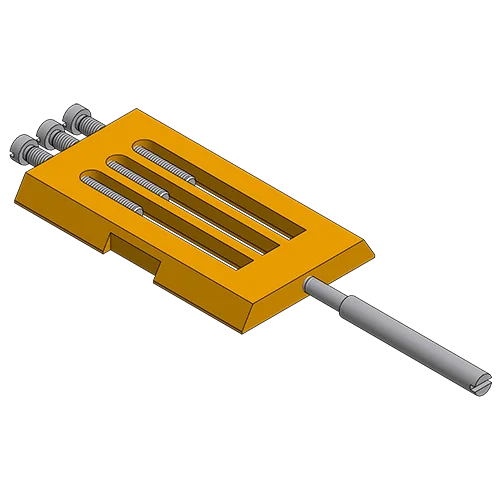

Porta dígitos

Os dígitos são os caracteres que serão impressos na embalagem. Tipicamente fornecemos o Datador com porta dígitos de 3 linhas, sendo o comprimento de cada linha dependente da dimensão do porta dígitos escolhido. Para 2 mm são 3 linhas x 26 mm, para 3 mm são 3 linhas x 30 mm, e para 4, 5, 6 e 7 mm são 3 linhas x 35 mm.

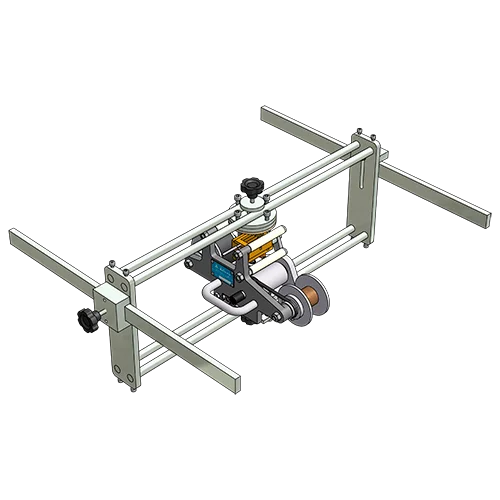

Suporte para fixação

O Datador é fornecido sem suporte, pois cada máquina de empacotar possui características e dimensões diferentes. Se você deseja receber o suporte, nos informe a dimensão do vão interno da empacotadora, na região onde a impressão será realizada, para que possamos lhe fazer a melhor oferta.

• Indicado para empacotadoras e enfardadoras, aceita embalagens de polímero, papel, papelão, couro entre outros materiais;
• Permite rotação de 360° sobre o eixo de impressão, em intervalos de 90°, podendo desta forma ser posicionado conforme a necessidade do processo;
• Utiliza ar comprimido para movimentação do mecanismo de impressão;
• Velocidade de impressão: até 120 impressões/min;
• Dimensão dos dígitos suportada: 2, 3, 4, 5, 6 e 7 mm com até 3 linhas de impressão. A dimensão utilizada deve ser selecionada no momento da aquisição;
• Capacidade do rolo de fita: até 122 metros;
• Largura do rolo de fita: 35 ou 40 mm;
• Pode ser equipado com sensor para detecção de fim de fita, com alarme sonoro;
• Acompanha termopar tipo J para controle de temperatura;
• Temperatura máxima recomendada: 180° C;
• Consumo de ar comprimido (alimentação de 4 bar): 7,0 litros/min;
• Consumo de energia elétrica: 0,08 kW/h;
• Tensão de alimentação da resistência: 220 VCA;

Para seu pleno funcionamento, o cliente deve equipar o Datador com:

1) Reguladores de fluxo com rosca M5, instaladas diretamente no Datador, para controlar o avanço e recuo do cilindro pneumático;

2) Válvula solenoide de dupla ação para comandar o cilindro pneumático em conjunto com mangueiras pneumáticas Ø6,00 mm;

3) Controlador de tempo e temperatura, preferencialmente digital, com entrada para termopar tipo J e saída para resistência com tensão de 220 VCA e potência de 80 W;

4) Suporte para instalação na máquina de empacotar, ou bancada para acionamento manual.
